經典回顧：基于能量消耗的“人在環中”外骨骼助力優化方法
引言/背景介紹

隨著科技的進步，外骨骼技術作為增強人類運動能力和支持康復治療的重要工具，逐漸在各個領域得到廣泛應用。無論是在老年人行走輔助、殘疾人士康復，還是在提升運動表現上，外骨骼系統都展現了巨大的潛力。然而，如何利用外骨骼提高人類活動的能效，一直是外骨骼領域內的核心挑戰。

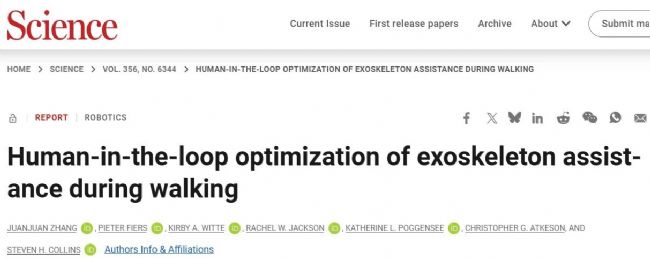

在這一背景下，張娟娟研究員早在2017年便在《Science》正刊中發表了一篇題為“Human-in-the-loop optimization of exoskeleton assistance during walking”的開創性研究。該方法通過實時監測用戶代謝變化，并在此基礎上動態調整外骨骼的助力模式，從而有效地最小化用戶在行走過程中的能量消耗。

圖1. 文章信息

基于能量代謝的“人在環”外骨骼助力優化方法
本研究采用了一種創新的優化方法——“人在環”的優化方法，其核心是通過將人類實時的生理反饋數據與外骨骼控制策略相結合，建立實時的助力參數（峰值扭矩、峰值時間、上升時間、下降時間）—代謝水平的動態關系，從而自適應的優化外骨骼助力曲線，實現最佳的能量經濟性。

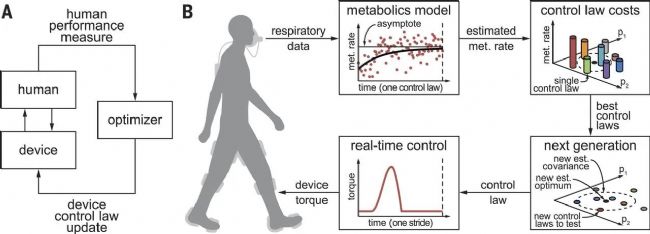

如圖2所示，該優化方法首先通過步幅周期校準與代謝率數據的實時測量來評估外骨骼的控制效果。具體來說，在每個優化代次中，用戶在行走時穿戴外骨骼，外骨骼根據設定的控制法則（見圖3A，由峰值扭矩、峰值時間、上升時間、下降時間定義）施加不同的助力。每個控制法則的評估會通過采集2分鐘瞬時代謝數據，擬合一階動力學模型估算穩態代謝能耗。隨后，這些數據會反饋到優化系統中，通過進化策略（例如協方差矩陣適應進化策略，CMA-ES）生成下一代控制法則。

圖2. 基于“人在環”的外骨骼助力優化方法

圖2B展示了整個優化過程。每次控制法則的評估時，系統都會通過數據擬合快速估算代謝能量消耗，并根據歷史代次的評估結果更新控制法則。為了在多個代謝周期中找到最優的控制法則，系統會利用每代 8 個控制法則（見圖3B，可能的扭矩模式）的獨立評估結果，分析參數分布特征，生成下一代控制法則。這一優化策略相對耐受測量噪聲和人類適應性，因?yàn)樗恢苯邮褂媚繕?biāo)函數值或其導數，而是通過獨立評估每一代控制法則來實現優化。優化過程依賴于協方差矩陣適應進化策略（CMA-ES），該方法通過分析當前代次控制法則的表現，調整參數分布，以便在下一代優化中進一步提升性能。這一策略不僅能有效地應對代謝數據的噪聲和人類適應性變化，還能避免傳統方法的不足，避免了直接依賴梯度或目標函數的優化方法的局限性。

圖3. 外骨骼助力曲線參數示意圖與繩驅踝關節外骨骼。A，B控制法則定義了施加的扭矩模式，這些模式由四個參數控制：峰值扭矩、峰值扭矩的時間、上升時間和下降時間。C, D實驗配置，根據這些控制法則，繩驅踝關節外骨骼可以在不同行走條件下（通過調整跑步機傾斜程度，塑造慢速、自然速度、快速、上坡、負重行走等行走條件），持續提供優化的助力，從而大幅降低能量消耗

整體實驗場景如圖3D所示，本研究使用的外骨骼系統包括一個穿戴式踝部外骨骼設備，設計上采取了柔性葉片彈簧結構，以提高舒適性并減少機械阻力。這一外骨骼通過連接電動馬達和高精度傳感器來實時監測和調整步態。研究者通過這種裝置對用戶步態施加適當?shù)呐ぞ�，幫助減少行走時的代謝消耗。

實驗流程
代謝消耗是評估外骨骼效果的核心指標之一。在每種條件下，參與者的代謝率通過呼吸氣體分析系統進行測量。
1. 佩戴呼吸面罩：使用便攜式代謝監測系統測量參與者的氧氣攝取量（VO2）和二氧化碳排放量（VCO2）。通過這些數據，能夠估算出參與者在行走過程中的能量消耗。
2. 步行實驗：每個實驗條件下，參與者需要行走6分鐘，實驗期間的代謝數據每秒鐘進行一次采樣，最終通過計算穩定狀態代謝率（即最后3分鐘的平均值）來評估能量消耗。
3. 交叉對比：為了減少實驗順序?qū)Y(jié)果的影響，所有測試采用雙重反轉設計（Double-Reversal Design）。具體來說，每個測試條件（零扭矩、靜態助力、優化助力）都會被隨機排列，并且每種條件都要被測試兩次。

圖4. 外骨骼性能測試實驗配置圖: ①外骨骼驅動系統；② 外骨骼繩索；③ 外骨骼裝置；④控制外骨骼的電腦；⑤分體式跑步機；⑥緊急停機按鈕；⑦安全防護繩；⑧無線呼吸測量系統；⑨控制跑步機的電腦。

主要結果
代謝能耗比較

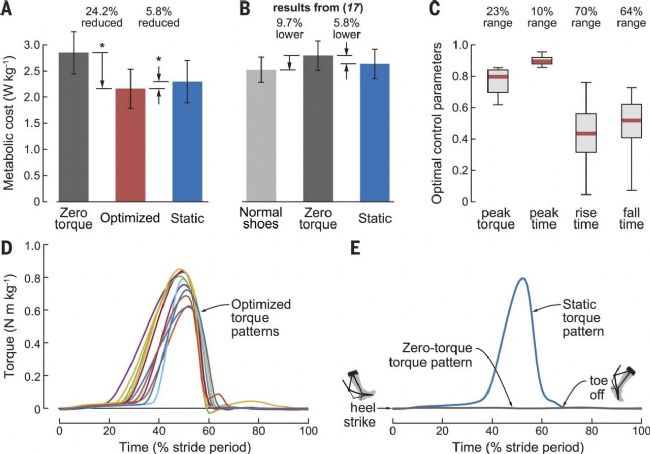

如圖5A所示，優化后的助力模式顯著降低步行代謝能耗。優化模式相較于零扭矩模式，代謝能耗平均降低24.2±7.4%（范圍 14.2%-37.9%）。相較于手工調優的 “靜態輔助模式”，優化助力降低代謝能耗5.8±6.2%。

圖5B進一步展示了優化模式與靜態模式的對比。靜態模式基于之前的手調參數，提供了6%的能量消耗降低，而優化模式則在此基礎上進一步降低了能量消耗，減少幅度為5.8 ± 6.2%。這一差異證明了通過“人在環”優化進行個性化調整的重要性，不同個體的生理差異和適應性使得定制化的優化模式相比靜態模式能更好地滿足個體需求，提供更好的能效。

圖5. 代謝數據實驗結果

優化參數與模式特征（圖 5C、5D、5E）
8 個控制法則參數的優化值在受試者間分布范圍較廣（圖 5C），扭矩模式的啟動時間、峰值特征等差異明顯（如啟動時間覆蓋 17%-37% 步幅周期），說明有必要做個性化定制；

11名被試的優化扭矩模式的峰值多集中在步幅周期的 50% 左右（圖 5D），為后續通用初始參數設計提供參考

靜態助力模式與零扭矩模式下的施加扭矩（圖 5E）�；谇叭嗽O(shè)計的靜態助力模式，雖與優化模式存在部分相似性，但導致更高的代謝率；零扭矩模式下的扭矩可忽略不計。線條為實測扭矩，經步幅時間和體重歸一化處理，并取跨步幅及受試者平均值。

雙腳踝驗證實驗結果
圖6的單受試者研究驗證了“人在環”優化方法的強通用性與拓展性，在雙腳踝外骨骼適配場景下，該方法針對慢速步行（0.75 m/s）、正常速度步行（1.25 m/s）、快速步行（1.75 m/s）、上坡步行（10%坡度）、負重步行（負重為體重20%）及跑步（2.68 m/s）等多種運動條件，均實現了目標性能的顯著改善，其中能耗較零扭矩模式最高降低39%，且多數場景優于普通鞋子/跑鞋；同時，該方法還可切換優化目標，在正常速度步行中以降低比目魚肌活動為目標時（圖6 G），較零扭矩模式和普通鞋子步行分別降低41%和36%，充分證明其能適配不同運動場景、步態及多元生理需求。

圖6. 在不同條件下進行的單被試研究

結論與展望
本研究通過“人在環”優化方法，展示了外骨骼助力系統如何通過實時反饋和進化學習有效降低用戶的能量消耗。在多種步態條件下，優化后的外骨骼助力模式顯著提高了能效，無論是正常步態、快速步態，還是上坡、負重行走等特殊條件下，優化模式均表現出了顯著的節能效果。實驗結果表明，個性化的優化不僅能夠減少能量消耗，還能根據每個用戶的具體需求進行定制，極大地提升了外骨骼的適應性和效率。此外，本研究證明了“人在環”優化方法的可行性和廣泛應用潛力。通過精確調整控制法則，外骨骼不僅能提高步態經濟性，還能優化肌肉活動，特別在康復和運動增強領域具有廣闊的應用前景。

原文信息鏈接
Zhang J, Fiers P, Witte K A, et al. Human-in-the-loop optimization of exoskeleton assistance during walking. Science, 2017, 356(6344): 1280-1284.

https://www.science.org/doi/10.1126/science.aal5054
