基于高速數字成像的專門技術允許對瞬時影響進行分析
高速成像在軍事科學和城市科學中被廣泛用于表征快速事件或過程。具體應用包括彈道學、超高速撞擊、航空設計和發電。橫跨這些應用的是沖擊物理學領域，它涵蓋了加速度技術、化學、沖擊波物理、流體力學、動力材料等一系列相關學科行為、觀察技術、數值分析和分析。其用途包括測試現代彈藥和裝甲(陶瓷、纖維增強材料和反應性裝甲)和汽車零部件碰撞測試，以及研究衛星和空間站的流星體和空間碎片防護罩。再入飛行器、火箭、航天器和彈頭的非核殺傷是另外一些例子還有彗星撞擊地球和行星的模擬。
可以對撞擊速度范圍進行實驗調查，撞擊速度從每秒幾米(汽車撞擊)到每秒10,000米以上(隕石/空間碎片撞擊)，分別對應500公斤至幾微克的質量。各種類型的加速器被用來產生這樣的高動能，其中包括光氣槍，因為它們能夠?qū)⑿螤顝?fù)雜、材料不同、質量不同的射彈加速到高沖擊速度，所以受到青睞。外國研究所的典型發射設施包括爆炸罐、速度測量站和帶有用于研究末端彈道學、超高速撞擊和平面撞擊所需診斷儀器的撞擊室。

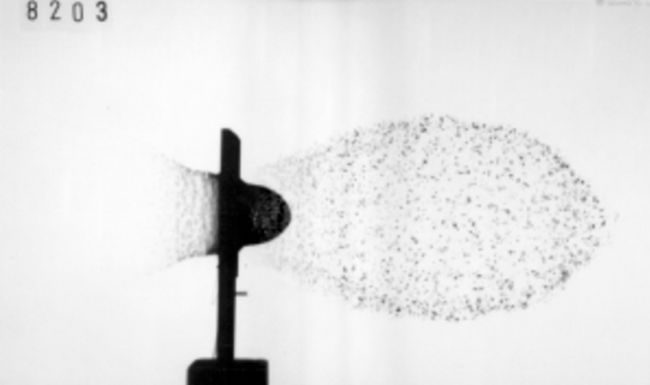

1).傳統的高速觀測技術，例如閃光輻射成像和高速攝影已經并仍然被用于撞擊物理測試。然而，超高速數字成像技術為傳統方法無法實現幾納秒極短曝光時間的應用提供了益處和更大的適用范圍。閃光X射線攝影通常用于觀察不透明的固體、流體或氣體材料(如金屬和陶瓷)中的加工過程，或伴隨灰塵、碎片或強光形成的事件。閃光X射線管的電壓在市場上可以買到在150-1200千伏范圍內，脈沖寬度分別為35或20納秒。要穿透的材料越厚，X射線管的電壓就必須越高。由于單個X射線管的放電重復率被限制在每秒10，000次，因此需要多管系統。對于閃光X射線攝影，在同一膠片上按順序觸發多個X射線管。用于觀察某一過程的X射線管的數量由于管套直徑相對較大(見圖2)，通常順序限制為3或4個管。
2).高速攝影有兩大類:高速攝影和高速攝影。高速攝像機是用于在幾毫秒的時間范圍內以每秒幾十微秒的速度發生相對緩慢沖擊過程的一個選擇。通常在限制的幀數和每幀的分辨率之間存在取舍，幀數越多，分辨率越低。應用程序的一個例子是在碰撞測試中觀察汽車部件的變形。
高速電影攝影使用圖像分割技術，無論是光學技術還是機械技術，來捕捉膠片上的圖像序列。該技術可以產生幀速率為200萬幀/秒的圖像，最小實驗時間為0.25us。像高功率激光器(銅蒸氣或紅寶石)通常補充高速攝影，以提供必要的高照明水平與短快門速度。
超高速數字成像：
超高速數碼相機使用門控圖像增強器，根據光效應提供一個非�？焖俚目扉T系統，通過該光效應，物體的光子誘導電子從光陰極發射。發射的電子通過微通道板進行強化(強化系數可達100,000，并傳送到熒光屏上，在那里由電荷耦合器件(CCD)照相機顯示和拍攝所產生的物體的光致強化圖像。在現代超高速攝像機中，圖像可以通過光纖傳輸?shù)接嬎銠C系統中，而數字圖像處理可以顯著提高圖像質量。 數字圖像可以在計算機上存檔，也可以通過網絡或因特網進行電子傳輸。（廣州市元奧儀器有限公司的pco.dicam型號）相機，四通道攝像頭允許高達5億幀/秒，最大像素分辨率為1280x1024最多可達8個全幀。pco.dicam動態范圍為12位，曝光時間為1.5ns至1000s，幀間時間為2ns，據報道，德國pco.dicam是目前世界上商業上最快的CCD相機。

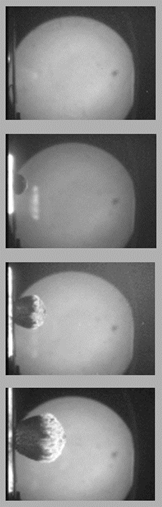

因此，能夠以5.2km/s的時速記錄鋁球形物體撞擊薄鋁屏障的沖擊閃光和碎片云的形成和擴散，每幅照片的成像序列為5us，曝光時間為20ns。(見圖三)一種具有連續閃光時間的氙氣閃光燈光源在背光模式下使用80us。相比之下菲格的閃光X光照片。2,可見沖擊閃光的形成和擴散以及碎片云前部由于沖擊波加熱而產生的高溫氧化。將傳統系統與超高速數碼相機相結合，提供了成幀率高達5億幀/秒的數字高速多幀放射攝影系統的可能性。
德國Excelitas PCO公司pco.dicam相機，具備高分辨率、高感光度、快速幀重復率、精確捕捉超快速過程的優點，將可實現高效的單光子檢測，為實驗提供強而有力的圖像數據支持。
廣州市元奧儀器有限公司作為德國Excelitas PCO公司攝像機在中國的代理商，為客戶提供各種成像系統解決方案，如對相關產品感到興趣，歡迎隨時聯系交流，公司網址：www.gzyaco.com、電話：400-860-2677。
可以對撞擊速度范圍進行實驗調查，撞擊速度從每秒幾米(汽車撞擊)到每秒10,000米以上(隕石/空間碎片撞擊)，分別對應500公斤至幾微克的質量。各種類型的加速器被用來產生這樣的高動能，其中包括光氣槍，因為它們能夠?qū)⑿螤顝?fù)雜、材料不同、質量不同的射彈加速到高沖擊速度，所以受到青睞。外國研究所的典型發射設施包括爆炸罐、速度測量站和帶有用于研究末端彈道學、超高速撞擊和平面撞擊所需診斷儀器的撞擊室。1).傳統的高速觀測技術，例如閃光輻射成像和高速攝影已經并仍然被用于撞擊物理測試。然而，超高速數字成像技術為傳統方法無法實現幾納秒極短曝光時間的應用提供了益處和更大的適用范圍。閃光X射線攝影通常用于觀察不透明的固體、流體或氣體材料(如金屬和陶瓷)中的加工過程，或伴隨灰塵、碎片或強光形成的事件。閃光X射線管的電壓在市場上可以買到在150-1200千伏范圍內，脈沖寬度分別為35或20納秒。要穿透的材料越厚，X射線管的電壓就必須越高。由于單個X射線管的放電重復率被限制在每秒10，000次，因此需要多管系統。對于閃光X射線攝影，在同一膠片上按順序觸發多個X射線管。用于觀察某一過程的X射線管的數量由于管套直徑相對較大(見圖2)，通常順序限制為3或4個管。
2).高速攝影有兩大類:高速攝影和高速攝影。高速攝像機是用于在幾毫秒的時間范圍內以每秒幾十微秒的速度發生相對緩慢沖擊過程的一個選擇。通常在限制的幀數和每幀的分辨率之間存在取舍，幀數越多，分辨率越低。應用程序的一個例子是在碰撞測試中觀察汽車部件的變形。
高速電影攝影使用圖像分割技術，無論是光學技術還是機械技術，來捕捉膠片上的圖像序列。該技術可以產生幀速率為200萬幀/秒的圖像，最小實驗時間為0.25us。像高功率激光器(銅蒸氣或紅寶石)通常補充高速攝影，以提供必要的高照明水平與短快門速度。
超高速數字成像：
超高速數碼相機使用門控圖像增強器，根據光效應提供一個非�？焖俚目扉T系統，通過該光效應，物體的光子誘導電子從光陰極發射。發射的電子通過微通道板進行強化(強化系數可達100,000，并傳送到熒光屏上，在那里由電荷耦合器件(CCD)照相機顯示和拍攝所產生的物體的光致強化圖像。在現代超高速攝像機中，圖像可以通過光纖傳輸?shù)接嬎銠C系統中，而數字圖像處理可以顯著提高圖像質量。 數字圖像可以在計算機上存檔，也可以通過網絡或因特網進行電子傳輸。（廣州市元奧儀器有限公司的pco.dicam型號）相機，四通道攝像頭允許高達5億幀/秒，最大像素分辨率為1280x1024最多可達8個全幀。pco.dicam動態范圍為12位，曝光時間為1.5ns至1000s，幀間時間為2ns，據報道，德國pco.dicam是目前世界上商業上最快的CCD相機。因此，能夠以5.2km/s的時速記錄鋁球形物體撞擊薄鋁屏障的沖擊閃光和碎片云的形成和擴散，每幅照片的成像序列為5us，曝光時間為20ns。(見圖三)一種具有連續閃光時間的氙氣閃光燈光源在背光模式下使用80us。相比之下菲格的閃光X光照片。2,可見沖擊閃光的形成和擴散以及碎片云前部由于沖擊波加熱而產生的高溫氧化。將傳統系統與超高速數碼相機相結合，提供了成幀率高達5億幀/秒的數字高速多幀放射攝影系統的可能性。德國Excelitas PCO公司pco.dicam相機，具備高分辨率、高感光度、快速幀重復率、精確捕捉超快速過程的優點，將可實現高效的單光子檢測，為實驗提供強而有力的圖像數據支持。
廣州市元奧儀器有限公司作為德國Excelitas PCO公司攝像機在中國的代理商，為客戶提供各種成像系統解決方案，如對相關產品感到興趣，歡迎隨時聯系交流，公司網址：www.gzyaco.com、電話：400-860-2677。
