田間視覺檢測機器人的核心功能及相比人工田間測量的優勢

人工田間測量的三大隱患，正在悄悄毀了你的科研成果：
性狀“偏差”
同一性狀，上午下午測兩樣；測量人員狀態不同，測量結果差一截；
時間“誤差”
數千個試驗小區無法同一時間采集，所謂 “性狀差異”，可能只是生長時間差的誤判；
數據“孤島”
海量的實驗數據分散在不同的記錄本、Excel表格和個人電腦中。

如何突破人工測量瓶頸，實現作物全生育期、高通量、高精度的表型解析？谷豐光電給出系統性解決方案 ——以田間視覺檢測機器人為核心的“設備+軟件+數據”一體化解決方案，深入解析植物生長發育規律，為農業科技創新與可持續發展提供有力支撐。

田間視覺檢測機器人
多維度視覺采集 | 原位無損測量 | 自主導航定位

田間視覺檢測機器人是針對田間作物表型檢測需求而設計，以田間自主移動平臺為載體，集三維重建與表型解析功能于一體的移動化采集設備。

設備依托深度相機環境感知與RTK高精度定位，實現自主路徑規劃與穩定導航；通過RGB相機與深度相機同步采集冠層數據，結合點云融合與深度學習算法構建作物精細三維模型，自動提取株高、冠層覆蓋度、葉面積指數等關鍵表型參數，識別倒伏、病蟲害等生長異常，為精準農業管理與大規模育種篩選提供數據支撐。

該機器人大幅提升采集效率，采集數據客觀均一、全程可追溯，支持多終端調取與長期存儲。這一突破推動田間作物管理加速向數字化、標準化、智能化轉型。

核心功能
01高通過性全向移動底盤
·采用碳鋼支架剛性框架，配備四輪+四腿復合機構，四個獨立驅動的輪轂電機＋四個高精度伺服電機組成高精度四輪獨立驅動獨立轉向的復合結構，兼顧移動效率與越障能力。
·支持全向移動、原地轉向與避障，可適配田埂、溝渠等復雜地形，保障作物行間穿行與精準停靠。



02全自動多維度視覺采集
集成三組二級電缸升降系統，程序精準控制RGB相機與深度相機拍攝高度，無需人工干預即可實現不同生育期作物冠層的多高度圖像序列自動采集。

03多模態視覺成像
集成高分辨率RGB相機與結構光深度相機，RGB相機采集冠層高清色彩紋理信息（如葉色、病斑），雙目深度相機生成密集點云數據獲取三維幾何信息（如株高、冠層體積），實現作物表型2D視覺特征與3D空間結構參數的一體化采集。

04原位無損測量
·依托多傳感器融合技術，通過非接觸式方式完成作物群體表型參數測量，全程不破壞作物自然生長狀態。
·基于點云融合與深度學習算法，自動提取株高、冠層覆蓋度、葉面積指數等關鍵指標，同時識別倒伏、病蟲害等生長異常情況。

05多尺度自適應觀測
·根據實驗需要靈活切換觀測尺度，實現從田間群體長勢概覽（如作物均勻度）到單株個體精細測量（如果穗識別）的無縫銜接與數據關聯。
·支持同一區域長期動態監測，可輸出冠層生長曲線、倒伏發展趨勢等連續數據。



06厘米級高精度自主導航
·搭載RTK-GNSS高精度定位系統，能夠基于預設路徑在田間實現厘米級精度的自動巡線行駛與定點采集。
·結合運動控制算法具備路徑跟蹤與糾偏能力，確保大規模田間表型采集的自動化與可重復性。

07智能化控制與數據處理
·集成工業級嵌入式計算機、運動控制器與數據存儲設備，依托定制化軟件統一調度導航、采集及數據預處理，實現路徑規劃、自動巡測至數據回傳的全流程智能作業。
·軟件涵蓋導航控制、三維重建、表型解析三大模塊，可構建作物精細三維模型，輸出精準可追溯的數字表型數據。

主要提取性狀參數I-trait（以種子為例）：


棉田表型研究案例展示



如下圖所示，田間視覺檢測機器人采集棉田苗期的RGB圖像和深度圖；

數據采集
依托田間視覺檢測機器人提取的表型信息，通過數據軟件分析可得到以下參數信息：
1、二維視覺特征參數
·色彩紋理類：葉色分級、葉綠素相對含量評估值、冠層顏色均勻度；
·脅迫識別類：病斑面積占比、發病等級、病蟲害空間分布密度。
2、三維結構核心參數
·單株/群體形態指標：株高、冠層體積、冠層覆蓋度、葉面積指數、莖稈粗度、葉片分布密度；
3、生長動態監測參數
·時序變化指標：冠層生長曲線、株高增長速率、葉面積指數變化趨勢；
·長期追蹤指標：倒伏發展程度、冠層覆蓋度動態變化率。
4、脅迫與異常評估參數
·逆境響應指標：干旱/鹽堿脅迫下冠層形態變化系數、病蟲害擴散速率；
·群體整齊度指標：田間植株高度變異系數、出苗率、群體均勻度評分。

適用植物種類
·適用植物種類：小麥、水稻、玉米、棉花、大豆、蔬菜、花卉等（其它植物可定制）；
·可測作物類型：上述植物田間群體或單株作物。

產品參數 交付案例

中國農業科技院西部農業研究中心

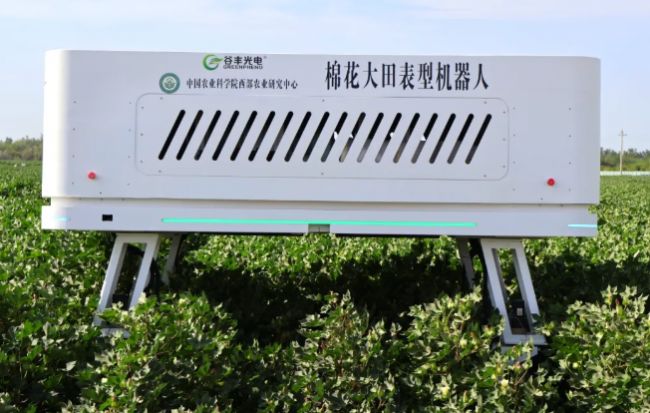

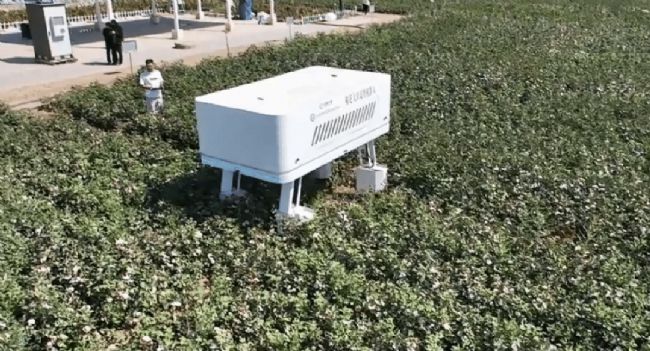

谷豐光電攜手中國農業科學院西部農業研究中心基因編輯與生物育種團隊，聯合研發棉花大田表型機器人。這款專為新疆棉田表型數據采集量身打造的智能裝備，為農業科研攻關與田間精細化管理，提供了高效可靠的智能化解決方案。
